MEAN WELL

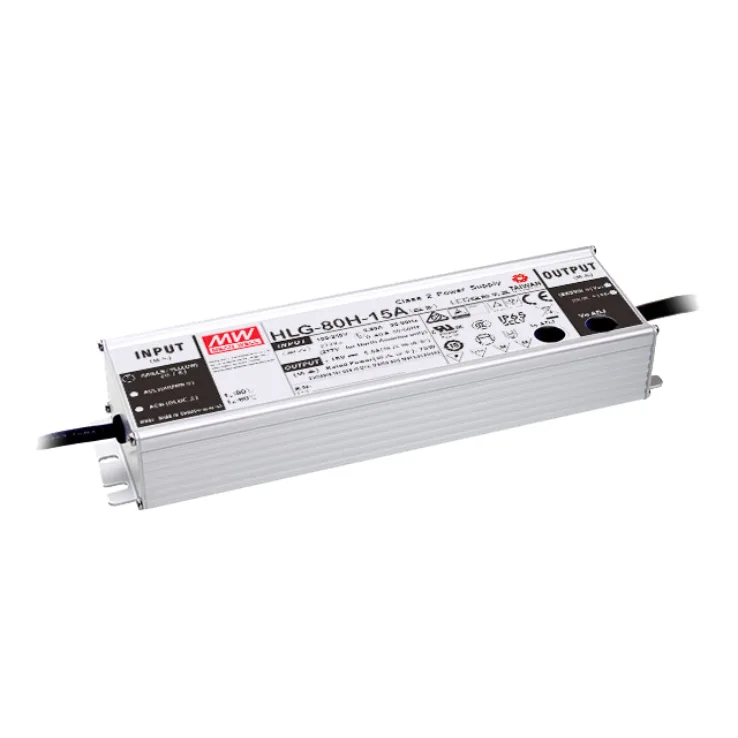

HLG-80H-A Series Non-dim Constant Voltage LED Drivers 60–80W
Download Datasheet
| Models: |
|
| Manufacturer: | MEAN WELL |
| Type: | Constant Voltage LED Drivers |
HLG-80H-A Series Features:
Built-in 3 in 1 dimming function (1~10VDC, PWM signal, or resistance)
Built-in active PFC, PF>0.9 for 60% of load or higher
7 years warranty
Protections: Short circuit / Over current / Over voltage / Over temperature
Other features:
- Universal AC input (up to 305VAC) / Full range
- High efficiency up to 94%
- Output current adjustable through output cable or internal potentiometer
- Cooling by free air convection
- Suitable for dry, damp and wet location
- Suitable for LED lighting and street lighting applications
- Meet 4KV surge immunity level (IEC61000-4-5)
- Class 2 power unit
- IP67 design for indoor or outdoor installations
| Wattage | 60 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
|---|---|---|---|---|---|---|---|---|---|
| Input Voltage | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC |
| Output Voltage | 12 | 15 | 20 | 24 | 30 | 36 | 42 | 48 | 54 |
| Output Voltage Options | Single | Single | Single | Single | Single | Single | Single | Single | Single |
| DC output adjustment | +/-10% rated output voltage | +/-10% rated output voltage | +/-10% rated output voltage | +/-10% rated output voltage | +/-10% rated output voltage | +/-10% rated output voltage | +/-10% rated output voltage | +/-10% rated output voltage | +/-10% rated output voltage |
| Working Temperature | -40~+80°C (refer to output derating curve) | ||||||||
| Safety Standards | UL8750, TUV EN61347-1, EN61347-2-13, PSE J61347-2-13 approved; Design refer to UL60950-1, EN60950-1 | ||||||||
| EMC Standards | EN55015, EN61000-3-2 class C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024 | ||||||||
