MEAN WELL

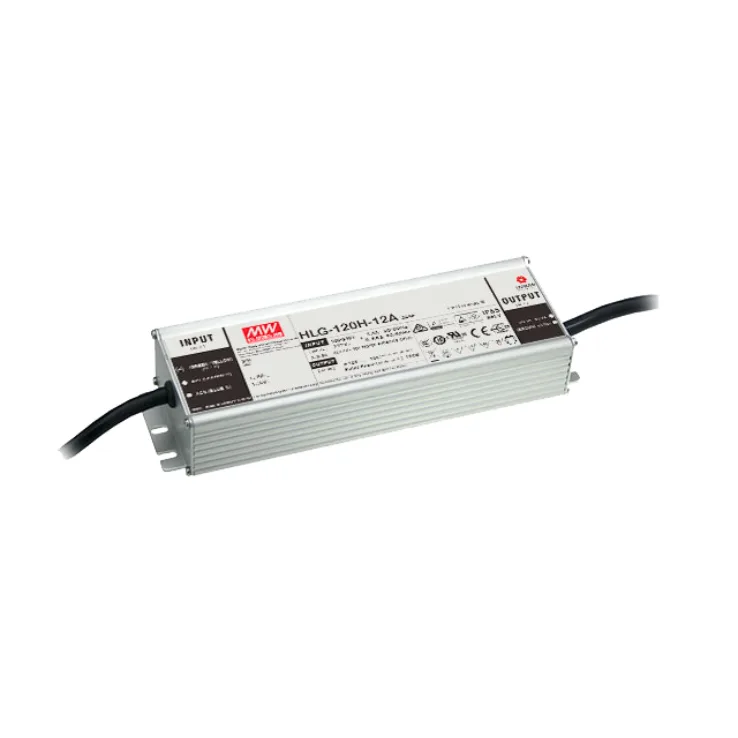

HLG-120H-B Series 0-10V / 1-10V Dimmable Constant Voltage LED Drivers 120W
Download Datasheet
| Models: |
|
| Manufacturer: | MEAN WELL |
| Type: | Constant Voltage LED Drivers |
HLG-120H-B Series Features:
Built-in active PFC function, PF>0.9 for 60% of load or higher
IP67 design for indoor or outdoor installations
Protections: Short circuit / Over current / Over voltage / Over temperature
Other features:
- Universal AC input (up to 305VAC) / Full range
- High efficiency up to 94%
- Output current adjustable through output cable or internal potentiometer
- Cooling by free air convection
- Suitable for dry, damp and wet location
- Suitable for LED lighting and street lighting applications
- Meet 4KV surge immunity level (IEC61000-4-5)
- Multiple models for choice:
- Built-in 3 in 1 dimming function (1~10VDC, PWM signal, or resistance)
- 7 years warranty
| Wattage | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
|---|---|---|---|---|---|---|---|---|---|
| Input Voltage | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~305VAC, 127~431VDC | 90~264VAC, 127~370VDC | 90~305VAC, 127~431VDC |
| Output Voltage | 12 | 15 | 20 | 24 | 30 | 36 | 42 | 48 | 54 |
| Output Voltage Options | Single | Single | Single | Single | Single | Single | Single | Single | Single |
| DC output adjustment | 0 | 0 | +/-10% rated output voltage | 0 | 0 | +/-10% rated output voltage | 0 | 0 | 0 |
| Dimensions | 220 x 68 x 38.8 | 220 x 68 x 38.8 | 220 x 68 x 38.8 | 220 x 68 x 38.8 | 220 x 68 x 38.8 | 220 x 68 x 38.8 | 220 x 68 x 38.8 | 220 x 68 x 38.8 | 220 x 68 x 38.8 |
| Working Temperature | -40~+70°C (Refer to "Derating Curve") | ||||||||
| Safety Standards | TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 approved | ||||||||
| EMC Standards | EN55015, EN55022, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024 | ||||||||
